Металлические конструкции (полки и светильник).

Металлические конструкции (полки и светильник)

Наталья Вильвовская, скульптор
Способности и любовь к творчеству унаследовала от родителей: интерес к скульптуре от папы, художественный талант – от мамы, художника и дизайнера по интерьеру. Закончив Московский государственный академический художественный институт имени В. И. Сурикова, Наталья профессионально занимается скульптурой, керамикой и всем, что включает в себя декоративно-прикладное искусство. Одно из последних увлечений – разработка простых, но оригинальных конструкций для дома.

Все по полочкам

Все по полочкам

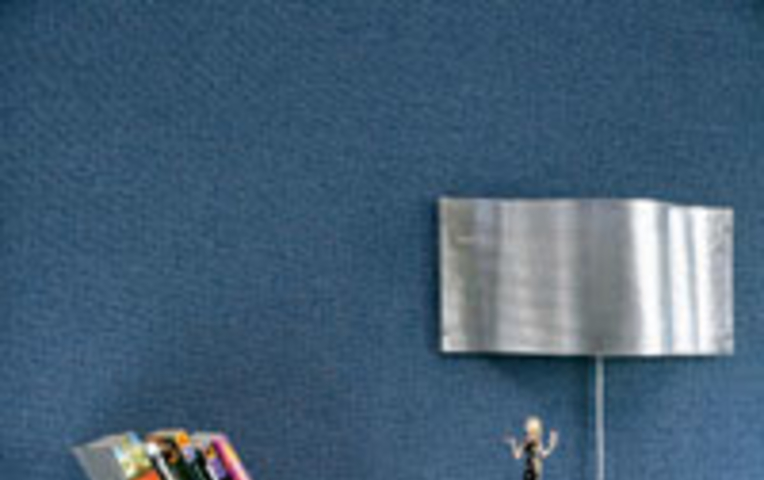

Светильник

Материалы
Лист жести из перфорированного алюминия толщиной 1 мм, 20 х 50 см (369 руб.)
Алюминиевая четырехгранная трубка-уголок 10 х 10 х 1 мм, длиной 50 см, 2 шт. (65 руб.)
Саморезы 3,8 х 11 мм (29 руб./упаковка)
Прозрачный провод с вилкой и выключателем (99 руб.)
Патрон мебельный встроенный (129 руб.)
Лампочка-миньон 25 Вт (10 руб.)
Металлические "ушки", 2 шт. (2 руб./шт.)

Общая цена изделия – 770 руб.

Инструменты
Лобзик по металлу, крестовая отвертка, надфиль, тиски, керн, молоток, паяльник

1.Отрежьте лобзиком от алюминиевой трубки два отрезка по 20 см и один длиной 40 см.
2.Зачистите надфилем острые края спилов. Для удобства можно зажать уголок в тиски и обработать края, держа надфиль двумя руками.
3.Согните руками лист жести по форме бра.
4.Наметьте на коротких отрезках уголка места крепления к краям жестяного листа, пробив керном два симметрично расположенных отверстия (в 2 см от края).
5.Подложите уголок под боковой край и вкрутите саморезы. Если отверстие на листе не совпадает с отверстием на уголке, наметьте на нем дополнительное углубление (или отверстие) для вкручивания самореза: несильно ударьте молотком по керну, чтобы не пробить в жести слишком большое отверстие.
6.Вставьте в патрон для лампочки зачищенные концы сетевого провода и зажмите их под гайками (в случае конструктивной необходимости сделайте спайку). Прикрутите патрон саморезами к центру уголка длиной 40 см, так же предварительно пробив керном два отверстия в металле.
7.Вставьте уголок с патроном в распор между крайними уголками на расстоянии 4–5 см от верха (при таком креплении раструб патрона повернут вниз).
8.Наметьте пробойником точки крепления этого уголка к листу жести (в 1 см от концов трубки) и прикрутите его к светильнику.
9.Симметрично прикрутите к вертикальным уголкам "ушки" для подвешивания бра к стене. Не располагайте их близко к краю – они не должны быть заметны.

Совет
Заранее определите необходимую мощность лампочки и выберите под нее патрон. Как правило, мебельные встроенные патроны маломощны и рассчитаны на 25 Вт. Если вы хотите яркий светильник, например на 100 Вт, подберите под него соответствующий патрон. Используйте специальные энергосберегающие лампочки – они имеют приятный для глаз теплый свет и очень экономичны.
Следы от этикеток и ценников на гладких поверхностях листов жести не смываются водой. Используйте для этого растворитель или жидкость для снятия лака.

Все по полочкам

Полка "Спираль"

Материалы
Лист алюминия толщиной 1 мм, 20 х 100 см, 3 шт. (59 руб./лист)
Болты с гайками, 21 шт. (30 руб./упаковка)
Металлические уголки, 4 шт. (6 руб./шт.)
Общая цена изделия – 231 руб.

Инструменты
Дрель, сверло по металлу, надфиль, керн, молоток, труба диаметром 3–5 см, инструмент для установки заклепок
Значки
Для начинающих

1.Отогните 20 см от одного конца жестяного листа под прямым углом, используя трубу. Так же отогните конец у второго листа.
2.Соедините их между собой. Для этого подложите под изгиб второго листа конец первого листа (смотрите схему соединения) и совместите края по длинным сторонам. Просверлите три отверстия для установки соединительных заклепок, подложив под листы деревянный брус.
3.В просверленные отверстия вставьте металлические заклепки (или болты с гайками).
4.Другой конец второго листа отогните вниз и так же соедините его с третьим (см. схему). Свободный конец третьего листа тоже отогните вниз. Просверлите отверстия в местах крепления уголков (для подвешивания полки к стене). Прикрутите уголки болтами к листам.

Все по полочкам

Совет
Уголки для подвешивания лучше прикреплять в таком месте, где их будут закрывать книги (или другие вещи).
Если вы хотите получить полку большего диаметра (или с большим количеством "круглых" плоскостей, закрученных по спирали), используйте дополнительные листы. Предварительно начертите схему соединения деталей на бумаге. Выбрав листы короче, вы получите полку с большим количеством отсеков.

Все по полочкам

Полка "Универсал"

Дизайн: Дмитрий Жаров

Материалы
Лист жести из перфорированного алюминия толщиной 1 мм, 20 х 50 см, 3 шт. (369 руб./лист)
Алюминиевая полоса 40 х 3 мм, 0,5 м (75 руб.)
Дюралевый стержень диаметром 5 мм (95 руб.)
Саморезы для крепления металлических профилей 3 х 4 мм (30 руб./упаковка)
Болты с гайками диаметром 3 мм (30 руб./упаковка)
Металлические "ушки", 4 шт. (6 руб./шт.)

Общая цена изделия – 1360 руб.

Инструменты
Дрель, сверло по металлу, ножовка по металлу, крестовая отвертка, напильник, тиски, деревянная планка, струбцина, металлическая линейка, хлопчатобумажные перчатки
Значки
Для опытных мастеров

1.Согните один из листов жести с помощью любой трубы, например скалки для раскатывания теста.
2.От другого листа отрежьте ножовкой два отрезка по 20 см. Отрежьте от металлической полосы два отрезка по 20 см. Линии разреза намечайте отверткой по линейке, с усилием проводя ею по металлу.
3.Зачистите напильником все острые края спилов.
4.На каждой полоске просверлите 4 отверстия (по два отверстия на расстоянии 2 см от края). Подложите одну полоску под стык деталей полки из жестяных листов: нижний край изогнутой детали и отрезок листа длиной 20 см. Наметьте на листах отверстия для саморезов (они должны совпадать с отверстиями на полосе). Просверлите их дрелью (сверлом меньшего диаметра, чем саморез) и вкрутите саморезы – листы будут соединены. Так же соедините верхний край изогнутой детали с длинным листом 20 х 50 см.
5.Отогните край (1,5–2 см) оставшегося жестяного листа, зажав его струбциной между деревянной планкой и поверхностью стола (или верстака). Просверлите на отгибе два отверстия для крепежа. Прикрутите получившийся уголок-полку к верхней части полки (на 15 см левее стыка листов).
6.Отрежьте ножовкой от стержня отрезок 25 см, зажав его в тиски. В его торцах просверлите отверстия под саморезы.
7.Вставьте стержень вертикально между верхней и нижней плоскостями полки (у внешнего края) и прикрутите саморезами с обеих сторон.
8.Наметьте и просверлите отверстия на листах жести для крепления уголков (для подвешивания полки к стене), расположив их в указанных на схеме местах. Прикрутите уголки с помощью болтов и гаек.

Все по полочкам

Совет
Металлические уголки, полосы, стержень и жестяные листы можно купить на любом строительном рынке или в магазине OBI.

Текст предоставлен журналом "Ручная работа"
